Подъемный сварочный позиционер

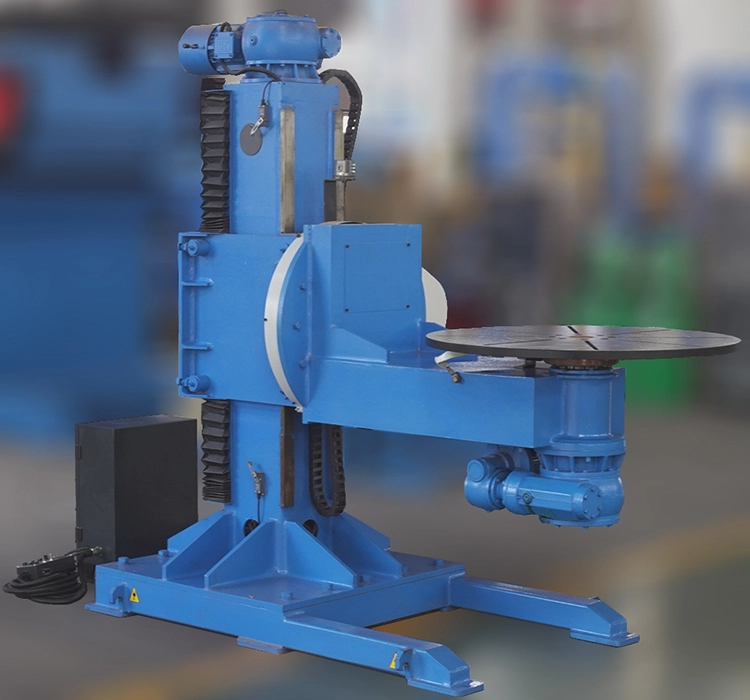

Трехосевой сварочный позиционер типа L обеспечивает наилучшее положение сварки или сборки заготовки посредством вращения, наклона и подъема рабочего стола. Его можно комбинировать с другим сварочным оборудованием для формирования полуавтоматической, полностью автоматической сварочной машины.

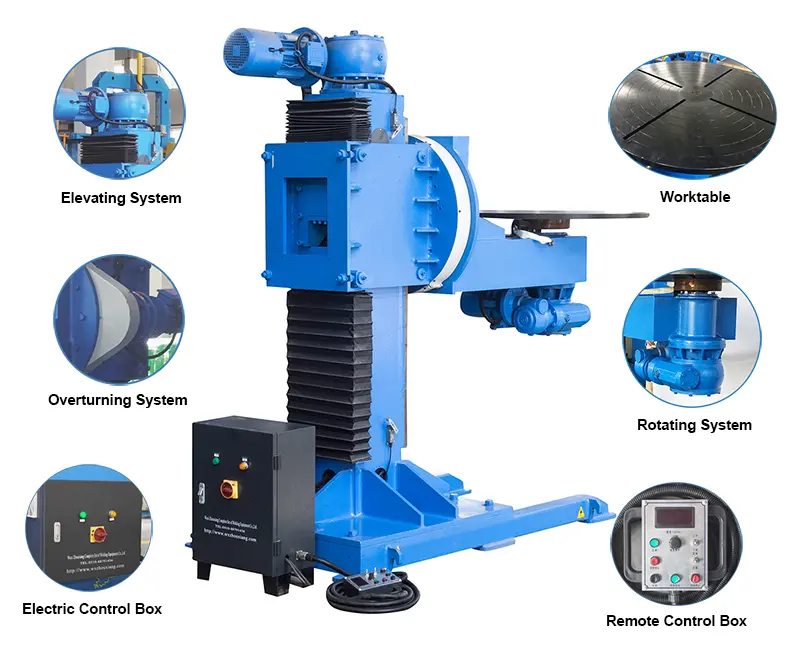

L-образный сварочный позиционер в основном состоит из подъемных частей, L-образных поворотных частей, вращающихся частей, токопроводящих устройств и частей электрического управления.
Модель | ХБСФ-10 | ХБСФ-25 | ХБСФ-50 | ХБСФ-75 | ХБСФ-100 |
Грузоподъемность (тонн) | 1.0 | 2.5
| 5.0 | 7.5
| 10 |
Диаметр стола (мм) | 900 | 900 | 1200 | 1800 | 1800 |
Регулировка высоты (мм) | 800-1900 | 800-1900
| 800-1900 | 820-2300
| 820-2300
|
Скорость вращения (об/мин) | 0,15-1,5 | 0,15-1,5 | 0,02-0,2 | 0,02-0,2 | 0,02-0,2 |
Скорость подъема (об/мин) | 1 | 1 | 0,45 | 0,45 | 0,45 |
Макс. GC (мм) | 300 | 300 | 300 | 300 | 300 |
Макс. эксцентриситет (мм) | 200 | 200 | 200 | 200 | 200 |
Мощность(кВт) | 3.5 | 4.0
| 8.0 | 12.0
| 18.5 |
1. Высокая несущая способность

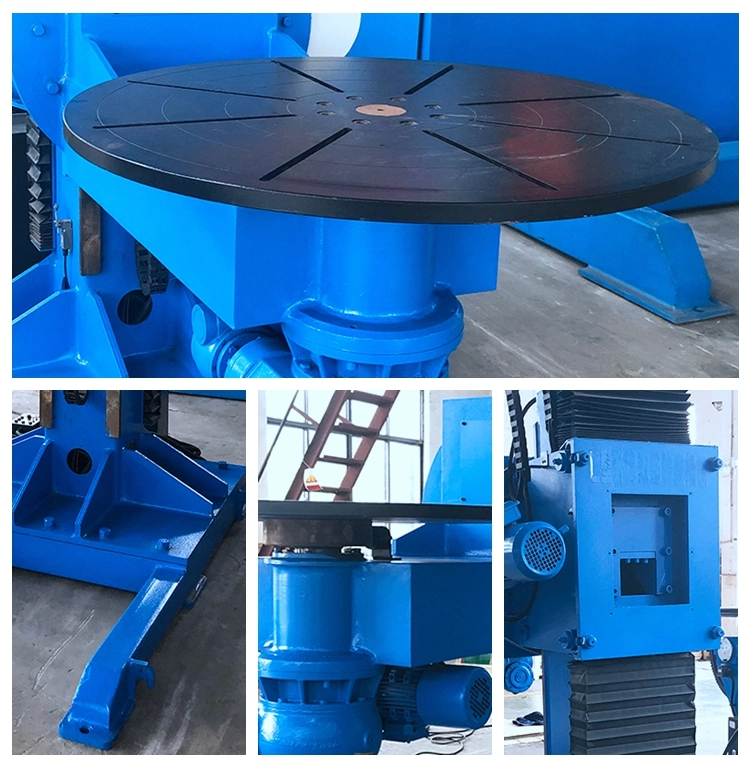

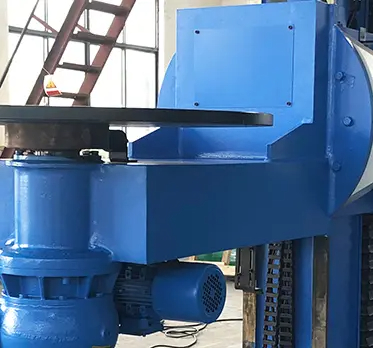

После того, как рабочий стол позиционера использует высокопрочные пластины, он проходит термическую обработку и отделку после сварки. Вращение стола принимает поворотную опору, которая имеет большую несущую способность.
2. Убедитесь, что поверхность рельса чистая и смазанная.

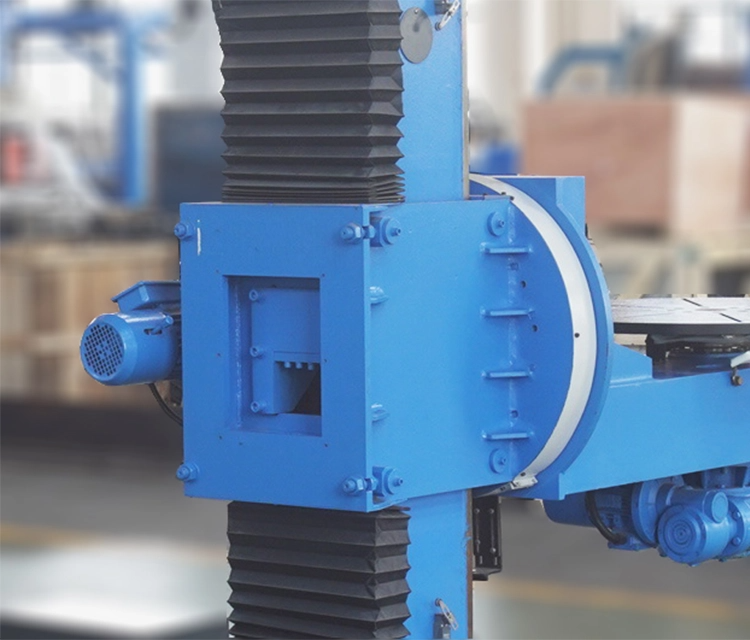

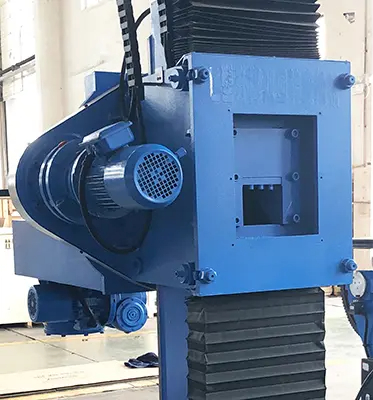

Подъем направляющей поверхности через масляный стакан для заливки масла и защитную крышку, закрывающую и обеспечивающую чистоту поверхности дорожки, для обеспечения смазки.
3.Бесступенчатое регулирование частоты вращения
Преобразователь частоты Schneider используется для реализации частотно-регулируемой скорости поворота и опрокидывания рабочего стола.
