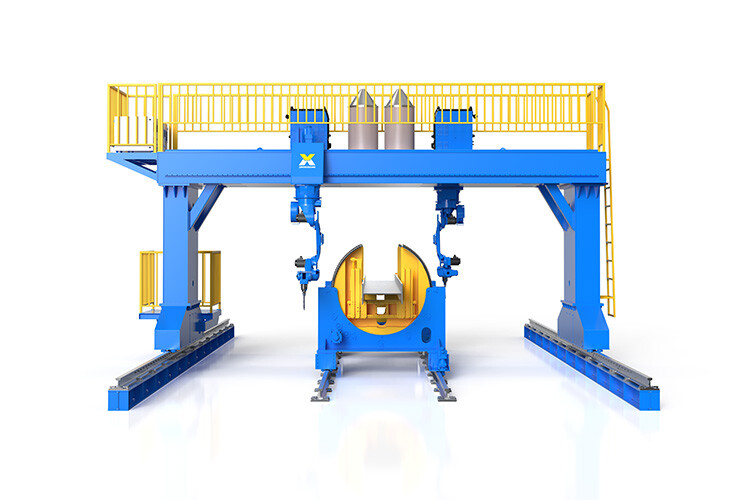

Данное оборудование представляет собой специальный сварочный робот для стальных конструкций, специально разработанный для автоматизированного производства на заводах по производству стальных конструкций.

1. Оборудование в основном состоит из: деталей направляющих, деталей портала, деталей регулировки робота, деталей электрического блока управления, деталей источника питания для сварки и т. д.

2. Компоненты портала в основном состоят из рамы приводного конца, поперечной балки, регулировочной рамы и т. д. Балка приводного конца, поперечная балка и регулировочная рама — все они используют сварную конструкцию коробчатой балки, а затем после сварки проходят обработку для снятия напряжений. Конструкция компактна и имеет красивый внешний вид.

3. Активная приводная концевая балка всей машины использует японский сервопривод Panasonic AC и двигатель для привода японского редуктора SHIMPO, а затем через реечную передачу горизонтальное направляющее колесо установлено сбоку приводной концевой балки. Направляющее колесо можно прижать к направляющему рельсу, регулируя его эксцентриковый вал, тем самым обеспечивая стабильность и точность работы всей машины.

4. Движущиеся направляющие тележки изготовлены из 38 кг/м. Внешние стороны направляющих оснащены прецизионно обработанными стойками. Стойка изготовлена из стали 45 с модулем 2,0. Применяется двусторонний метод привода. Направляющие фиксируются с помощью опорных пластин прижимной пластины. Этот метод установки может обеспечить важные технические параметры, такие как продольная прямолинейность и параллельность двух направляющих.

Состав оборудования：

Сварочный робот

Используется сварочный робот FANUC производства Японии. Конкретные параметры робота следующие.

Источник сварочного тока

Использование источника сварочного тока Megmeet CM500: полностью цифровой промышленный сверхмощный интеллектуальный сварочный аппарат CO2/MAG/MMA. Он широко используется в различных областях обработки сварки углеродистой стали: железнодорожный транспорт, автомобилестроение, судостроение, стальные конструкции, контейнеры, машиностроение, оборудование и другие отрасли, а также промышленные тяжелые и суровые условия эксплуатации.
