Сварочный робот наземного рельсового типа

Робот для сварки наземных рельсов двутавровых балок Подходит для угловых пластин, консольных деталей, небольших структурных деталей и т. д. В настоящее время его можно использовать для главных и второстепенных балок двутавровых балок стальных конструкций, небольших и средних пластинчатых блоков судовых мостов, колонн двутавровых балок для оборудования, балок платформ оборудования и других конструкций.

Связаться с нами

Описание продукта

Описание продукта

Сварочный робот рельсового типа оснащен интеллектуальной системой сварки без обучения Friendess и большим визуальным искателем швов. Он может напрямую импортировать файлы 3D-моделей Tekla, SolidWorks или UG, напрямую сопоставлять параметры процесса сварки, автоматически определять точное положение сварки и генерировать наилучший оптимизированный процесс сварки для сварки.

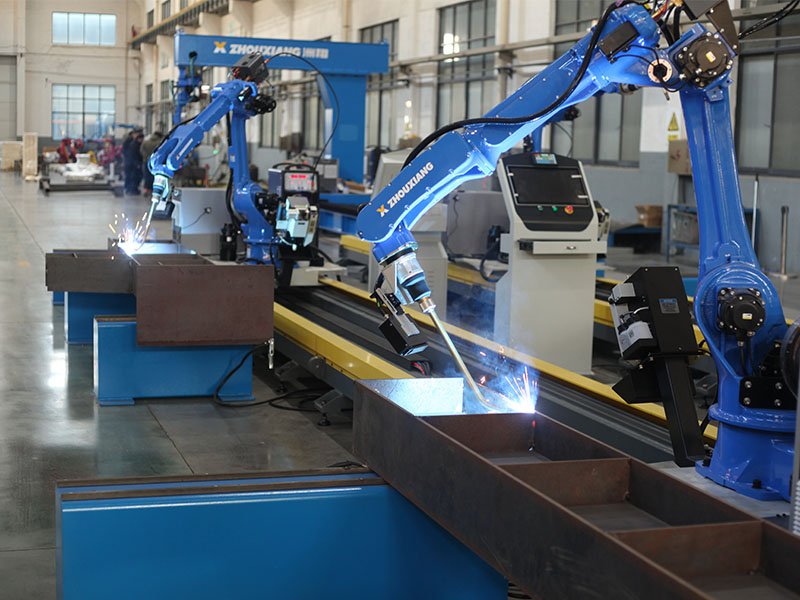

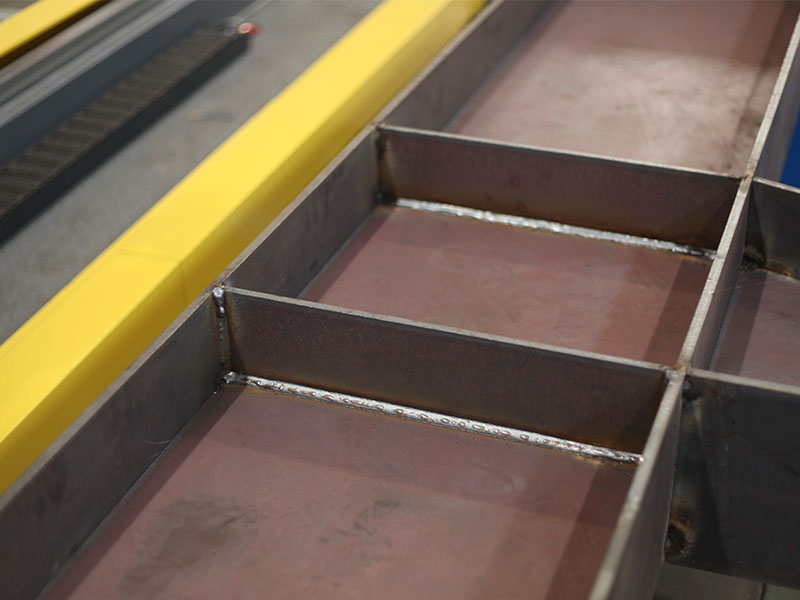

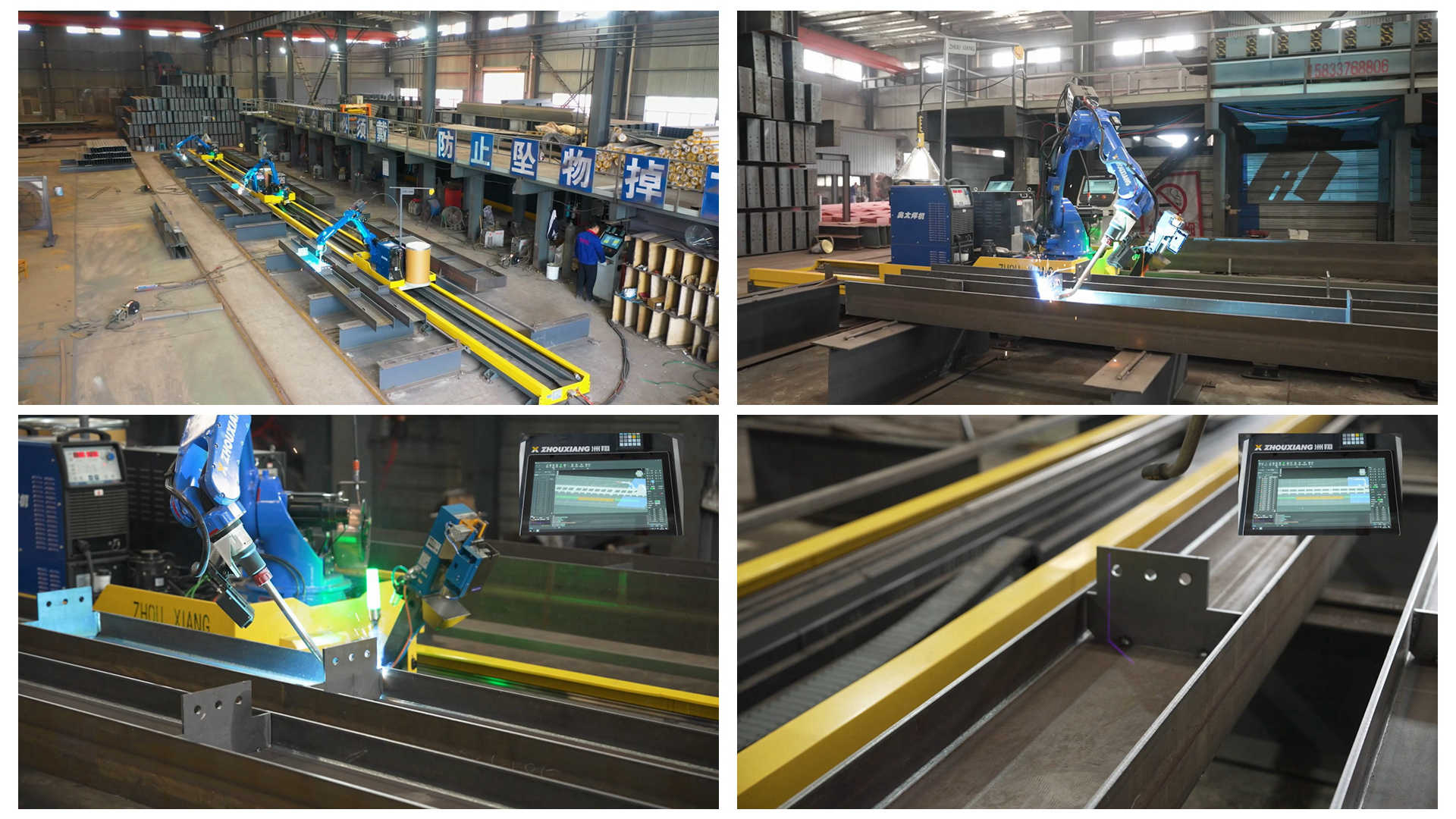

Ось шагания рельсового типа повышает адаптивность направления длины. Робот может соединяться с рельсовым типом земли для сварки более длинного шва за раз, а рабочая станция может работать с левой и правой стороны рельса. Он в основном используется для сварки реберных пластин двутавровых балок, опорных плит колонн, опорных плит прогонов, кронштейнов и других конструкций.

Робот	1 комплект робота Zhouxiang
Дополнительный источник сварочного тока	Сварочный аппарат Aotai и его принадлежности или сварочный аппарат Megmeet и его принадлежности
Сварочная система	Бесплатное обучение Zhouxiang, программное обеспечение для сварки в автономном режиме, лазерное отслеживание линии Mingtu
Применимые сценарии	Подходит для косынок, консольных деталей, небольших структурных деталей и т. д. В настоящее время его можно использовать в Н-образных главных балках и второстепенные балки стальных конструкций, малые и средние пластинчатые узлы судовых мостов, оборудование Н-образных стальных колонн, балки платформы оборудования и другие конструкции.
Система чистки оружия	Система чистки оружия SC220A
Длина наземного рельса	6 метров (опционально по желанию пользователя)

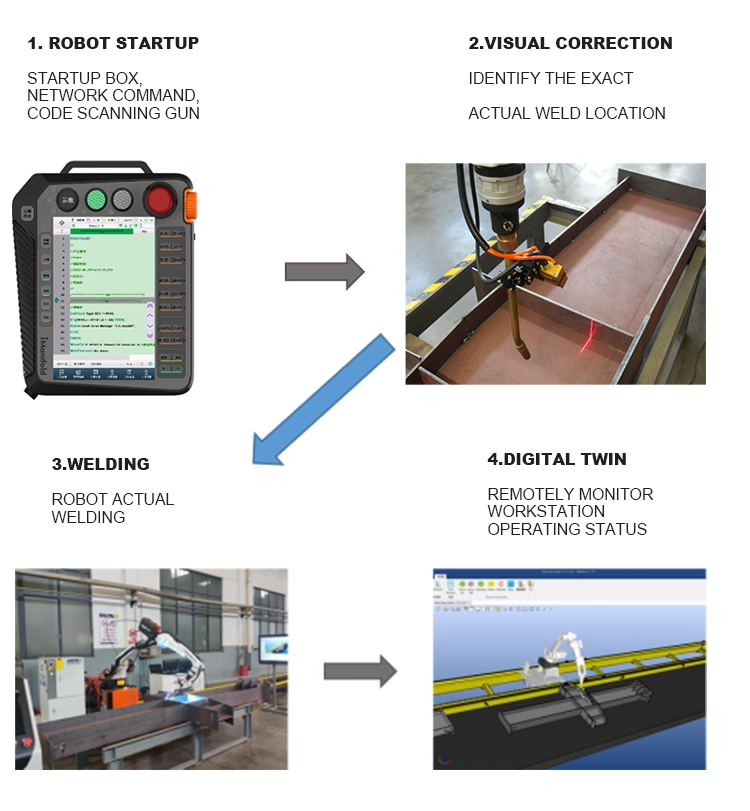

Процесс работы робота

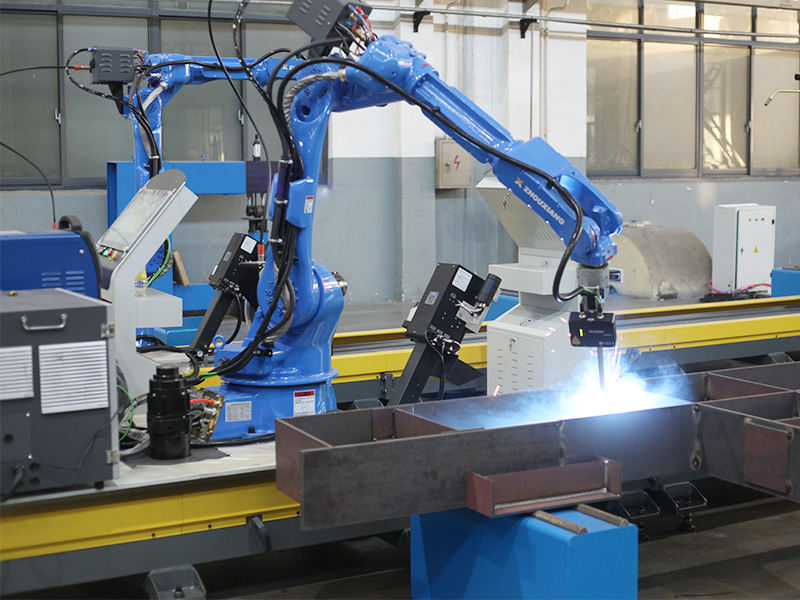

Введение в робота

Запястье робота имеет полую структуру, а окружающие предплечья и пятиосевые запястья оснащены встроенными каналами для проводки. Сварочный пистолет может вращаться на 360°, не запутывая линии. По сравнению с традиционным сварочным пистолетом с внешней структурой, пространственный диапазон перемещения больше, а работа более гибкая, что обеспечивает оптимизацию производительности и энергоэффективности. Области применения: специально для сварки (газовая защита, аргонодуговая сварка, лазерная сварка, сварка алюминия, нержавеющей стали, углеродистой стали)

Дополнительные модели роботов	ZXR12-2010	ZXR10W-1440-D
Количество осей	6 осей	6 осей
Радиус движения	2010мм	1440мм
Полезная нагрузка	12КГ	10КГ
Уровень защиты	Оси J1, J2 IP56 (оси J3, J4, J5, J6 IP67)	Оси J1, J2 IP56 (оси J3, J4, J5, J6 IP67)
Метод установки	напольный/консольного типа/перевернутого типа	напольный/консольного типа/перевернутого типа
Мощность	4.5 кВА	4.5 кВА
Входной/выходной сигнал	стандарт 16 входов/16 выходов 24 В пост. тока	стандарт 16 входов/16 выходов 24 В пост. тока
Вес робота	313КГ	210КГ
Точность повторного позиционирования	±0,05	±0,05

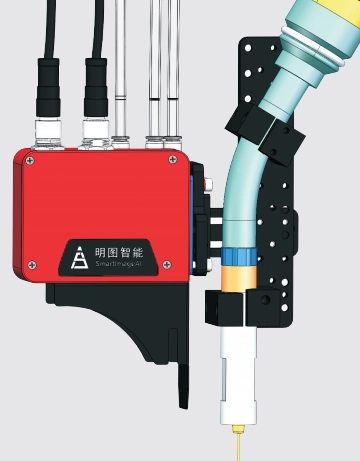

Лазерный трекер CP350V

CP350V — это интеллектуальный линейный сканирующий датчик сварного шва. Он получает контурную информацию о секции сварного шва с помощью линейного лазерного сканирования и направляет робота или сварочный аппарат для автоматического завершения сварки. Функции получения изображения, обработки и идентификации сварного шва выполняются внутри датчика без необходимости использования внешнего компьютера. Он имеет высокую степень интеграции и снижает общую стоимость оборудования системы. Устойчив к дуговому свету и брызгам, интеллектуально идентифицирует сварные швы и прост в эксплуатации. Он имеет изысканную структуру, компактный размер, высокую доступность и богатый выбор типов. Его можно выбирать и использовать в соответствии со сценарием применения, а также можно настраивать наиболее подходящие параметры.

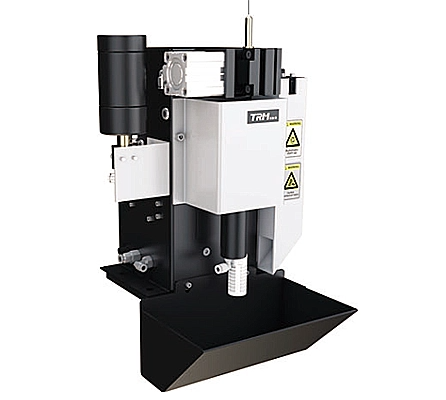

Система очистки оружия

Станция очистки пистолета SC220A — это устройство для очистки роботизированных сварочных пистолетов. Она используется для автоматической очистки сварочного шлака сварочного пистолета во время роботизированной сварки, автоматической обрезки проволоки и защиты сопла и контактного наконечника сварочного пистолета, продлевая срок службы сварочного пистолета и экономя деньги. Снижает расходы на расходные материалы, сохраняет хорошее качество сварки и повышает эффективность сварки. Простая эксплуатация и удобство использования.

Преимущества станций очистки пистолетов: 1. Короткое время очистки пистолета и высокая готовность системы. 2. Автоматическое завершение процесса очистки пистолета без ручного управления. 3. Предотвращение проблем качества, вызванных загрязнением во время сварки. 4. Оснащены роботизированной калибровочной иглой TCP.

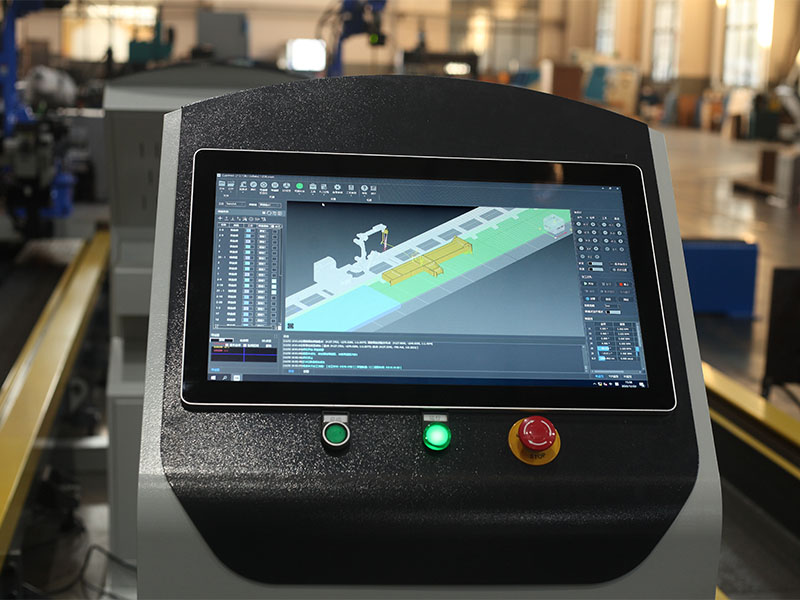

Программное обеспечение для роботизированной сварки

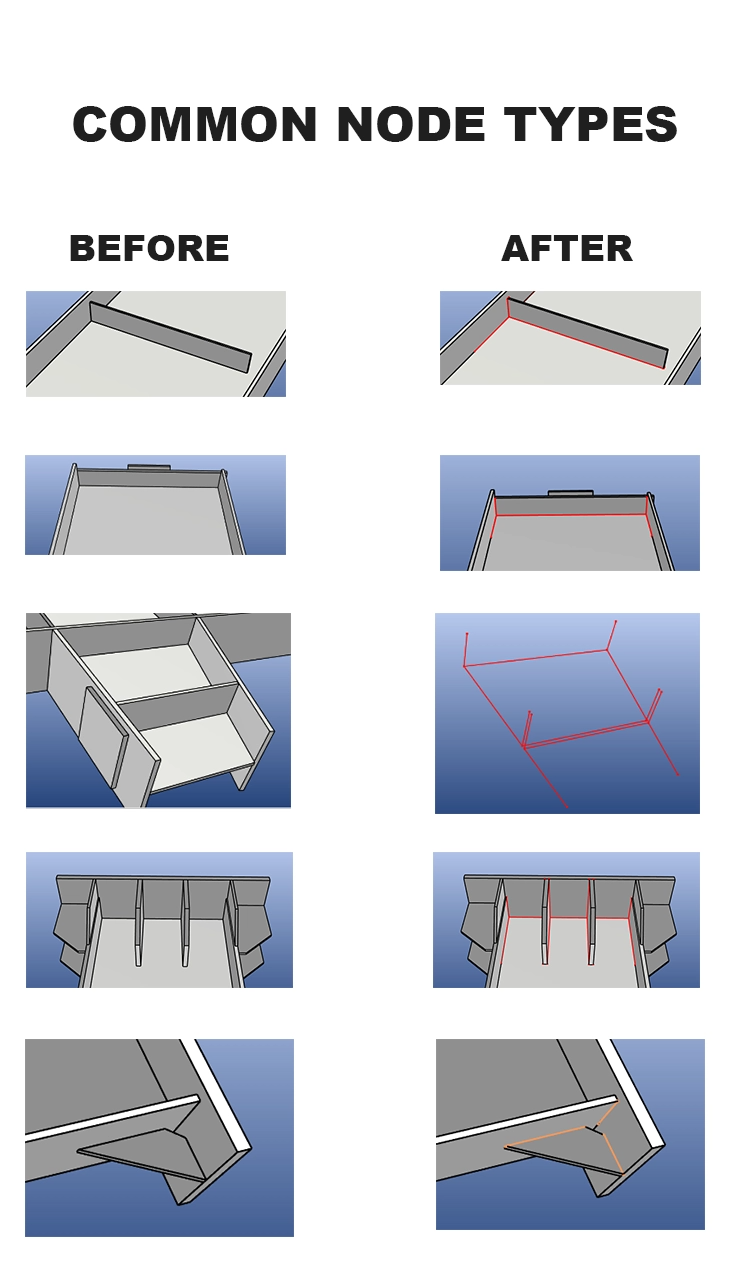

Программное обеспечение может автоматически извлекать сварные швы из чертежей без маркировки сварных швов, что снижает нагрузку ручного участия. Благодаря высокопроизводительному 3D-движку и контроллеру робота автоматически созданные точки моделируются и проверяются, чтобы избежать столкновений в реальной работе.

Преимущество

1. Поддержка без обучения для различных изделий, таких как сэндвич-панели, ферменные балки, кронштейны, мостовые перегородки и панельные стойки;

2. Нет необходимости маркировать сварные швы на этапе проектирования, а целевое положение сварного шва можно автоматически извлечь путем импорта 3D-чертежей;

3. Вмешательство человека не требуется, робот автоматически выполняет такие действия, как возврат в нулевую точку, переход, поиск положения, сварка, подсчет и чистка пистолета;

4. Не требуется никаких действий на месте, программа может быть создана в любое время и в любом месте, а также удаленно отправлена роботу для производства в соответствии с указанным временем;

5. Самостоятельно разработанное автономное программирование, 1:1 моделирование движений робота, позволяет заранее избегать помех со стороны робота и избегать столкновений;

6. Технология цифрового двойника может отображать траекторию движения робота на месте, сварочное напряжение, ток, скорость и другую производственную информацию в режиме реального времени.

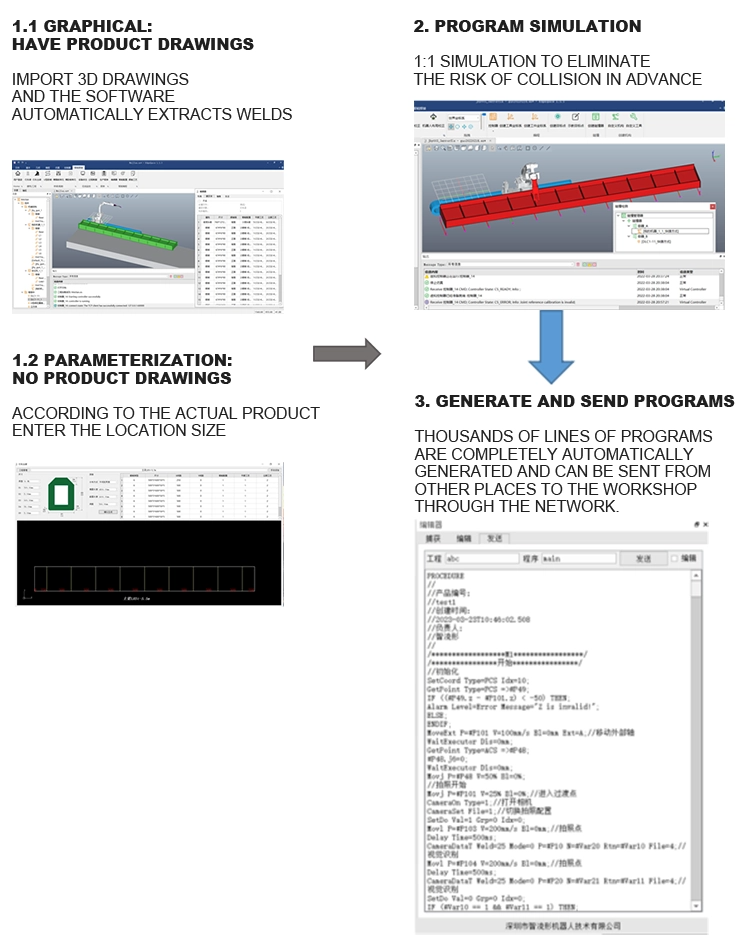

Процесс работы программного обеспечения
