Производственная линия для изготовления Т-образных профилей в судостроении — это автоматизированная или полуавтоматизированная производственная линия, специально предназначенная для изготовления Т-образных профилей (T-секций), являющихся одними из наиболее важных конструктивных элементов, используемых при строительстве корпусов судов. Т-образные профили формируются путем сварки фланцевой и стеночной пластин в форме "T" и широко применяются в бортах судов, палубах, переборках и других несущих конструкциях.

Традиционные ручные или частично ручные методы изготовления часто характеризуются низкой производительностью, нестабильным качеством и высокой трудоемкостью. Благодаря интеграции современного оборудования и интеллектуальных производственных технологий современные производственные линии для изготовления Т-образных профилей обеспечиваютвысокоэффективное, высокоточное и автоматизированное производство, значительно повышая качество сварки, точность размеров и общую эффективность производства, одновременно снижая затраты на оплату труда.

Основные компоненты и производственный процесс

Современная производственная линия для изготовления Т-образных профилей в судостроении обычно состоит из следующих основных этапов, обеспечивая непрерывный производственный процесс от сырья до готовой продукции.

1. Резка листового металла

Фланцевые и стеночные пластины разрезаются до необходимых размеров с помощью станков плазменной или газокислородной резки с ЧПУ либо высокомощных волоконных лазерных станков для резки. Обработанные пластины затем перемещаются и загружаются на производственную линию для выполнения последующих операций.

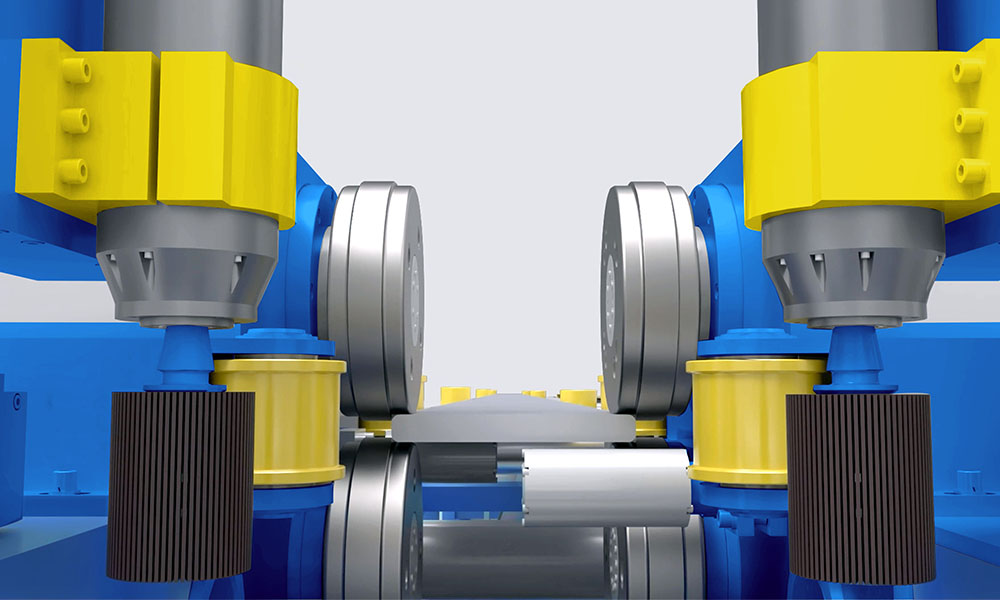

2. Фрезерование и шлифование кромок

В соответствии с требованиями к сварке кромки фланцевых пластин подвергаются снятию фаски (разделке кромок) и шлифованию для подготовки к высококачественной сварке с другими конструктивными элементами судна. Этот процесс улучшает проплавление сварного шва и обеспечивает более прочные и надежные соединения.

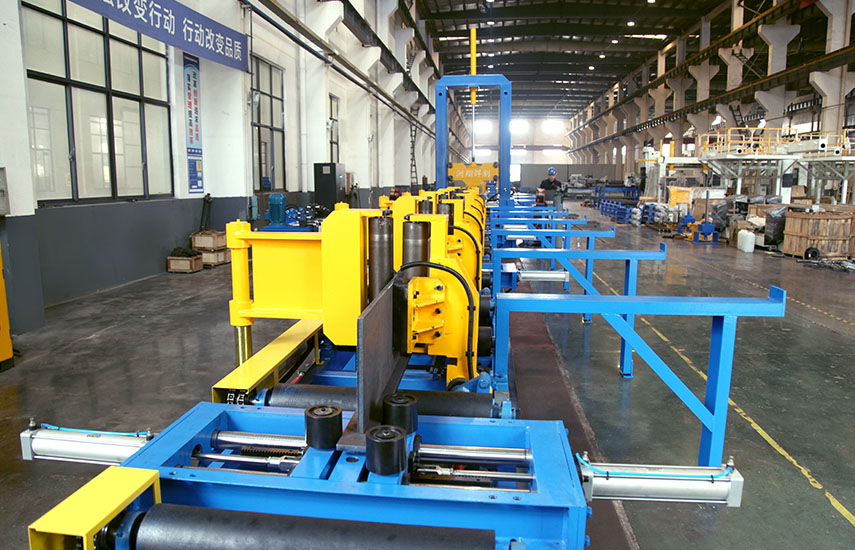

3. Сборка и позиционирование

Фланцевая и стеночная пластины собираются в Т-образный профиль и надежно позиционируются с помощью пневматических или гидравлических зажимных систем. Современные производственные линии обеспечивают точность позиционирования до ±0.5 mm, гарантируя точные размеры и стабильное качество продукции.

4. Сварка

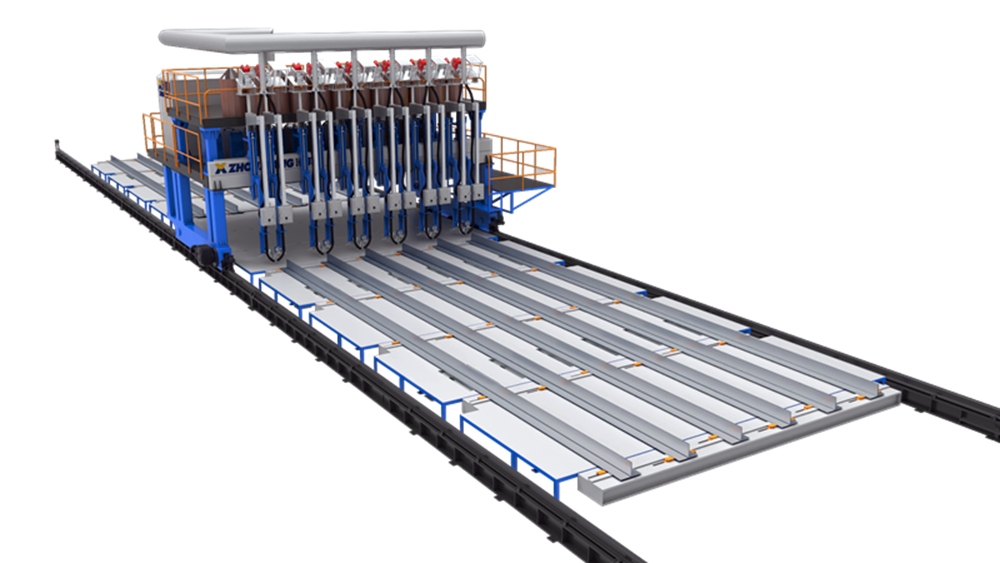

Сварка является основным процессом производственной линии. Собранные Т-образные профили свариваются с использованием автоматического сварочного оборудования, такого как многоэлектродные портальные сварочные машины или роботизированные сварочные системы. Автоматическая сварка обеспечивает более высокую производительность, стабильное качество сварных швов и значительно снижает объем ручного труда и сварочные деформации.

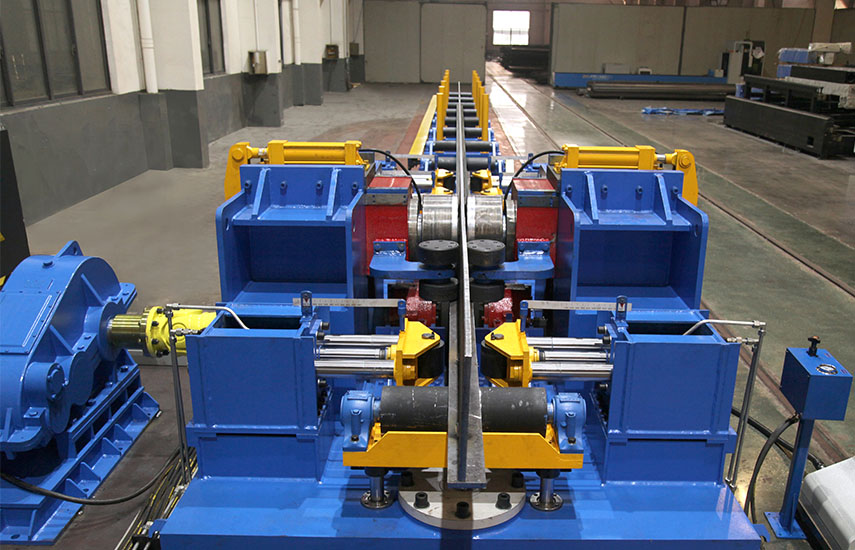

5. Правка

После сварки Т-образные профили могут подвергаться небольшой деформации из-за термического напряжения. Для устранения деформации и восстановления требуемой плоскостности и прямолинейности используется правильная машина, что обеспечивает соответствие готовой продукции стандартам качества судостроения.
