В процессе сварочного производства спецтехники сварка корпуса цистерны неотделима от использования сварочного вращателя. Прежде чем приступить к работе, персонал, как правило, должен ознакомиться с базовой конструкцией и характеристиками сварочного вращателя, чтобы обеспечить эффективность производства.

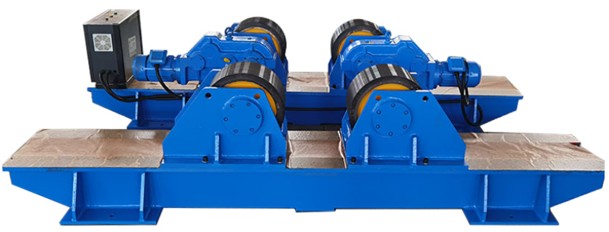

Базовая конструкция сварочного вращателя
1. Сварочный вращатель состоит из одной приводной рамы и одной холостой рамы, поэтому нет необходимости делать фундамент, его можно поставить на землю и использовать напрямую.
2. Приводная и холостая рама имеет опору из профильной стальной пластины, обеспечивающую хорошие комплексные характеристики и большой вес подшипника. После сварки основание роликовой рамы снимает напряжение, чтобы исключить деформацию после длительного использования.
3. Все колеса приводной рамы являются синхронными. Колесо установлено в узле боковой пластины. Материал колес — полиуретан или металл, имеет большую несущую способность и хорошую износостойкость.
4. Каждое отверстие вала ведущей и ведомой рамы зажимается и обрабатывается расточным станком одновременно, с хорошей параллельностью каждой оси и небольшим смещением. Роликовый узел оснащен высококачественными подшипниками известных отечественных производителей. В подшипниках используется литиевая смазка с высокими смазывающими характеристиками.
2. Принцип работы и применение сварочного вращателя.

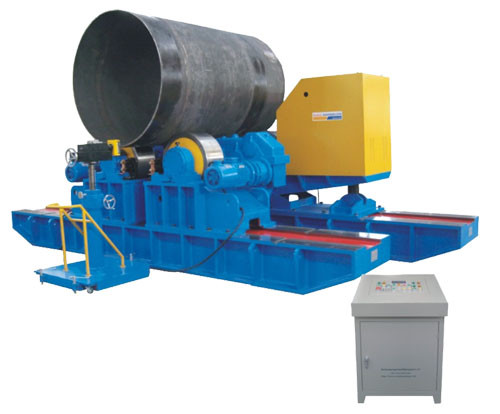

Ролики поворотного устройства/резервуара имеют высокую жесткость и стабильность, красивый внешний вид, надежную работу, простоту обслуживания и длительный срок службы. Во время работы приводное устройство приводит в движение ведущий ролик и использует трение между ведущим роликом и цилиндрической заготовкой, чтобы привести заготовку во вращение для осуществления смещения, что может реализовать сварку в горизонтальном положении внутренних и внешних кольцевых швов, а также внутренних и внешние продольные швы заготовки и могут образовывать автоматический сварочный центр со сварочным манипулятором/стрелой сварочной колонны.
Сварочные вращатели/поворотные ролики резервуаров в основном используются для цилиндрической сборки и шовной сварки или сварки резервуаров; При правильной регулировке высоты ведущего и холостого роликов можно также осуществлять сборку и сварку тела позвонка и сегментированного тела неравномерного вращения; Для некоторых некруглых длинных сварных изделий, если они зажаты в специальном кольцевом зажиме, их также можно установить и приварить на раме сварочного ролика; Существует множество спецификаций сварочных роликовых рам, которые также можно использовать в качестве оборудования для обнаружения и сборки цилиндрических заготовок с помощью ручной сварки. Использование держателя сварочных роликов может значительно улучшить качество сварки, снизить трудоемкость и повысить эффективность работы.
