[Оборудование вторичной обработки] Многопрофильный режущий станок
2023-04-11

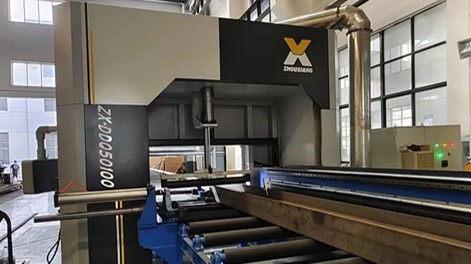

未标题-1


Многопрофильный автомат для резки


Многопрофильный отрезной станок Zhouxiang в качестве специального оборудования для обработки готовых профилей широко используется в цехах по сборке стальных конструкций.

Многопрофильная машина для резки может осуществлять автоматическую загрузку профиля, автоматическую подачу, автоматическую резку и автоматическую транспортировку. Высококачественное трехмерное гибкое роботизированное приложение для резки реализует функцию наклонной резки, а профиль и горелка принимают функцию позиционирования; Станок для резки может осуществлять термическую резку двутавровой балки, двутавровой балки, швеллера и угловой стали любой формы внахлест и открытого отверстия, а методы резки - плазменная и газовая резка.


Технические характеристики оборудования

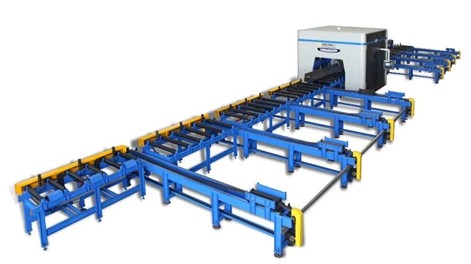

微信图片_20230414162244


Технические характеристики

Тип резкиH-образная балка, швеллер, угловая сталь и т. д.
Форма резкиМелкая плазма и пламя
Эффективная длина резки≤15000MM
Скорость резания10-3500MM/MIN
Толщина резки≤ 20MM
Отклонение длины резки±1.5MM


* Угол: 100-400 мм.

Диаметр круглой трубы: 100-600 мм.

Квадратная/прямоугольная труба: 100-500 мм.

H-образная балка: пластина крыла 100-300 мм, пластина стенки 100-600 мм.




Функции системы управления

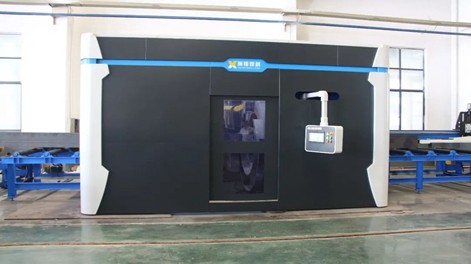

微信图片_20230414162247

微信图片_20230414162252


Основным элементом этой системы управления является японский робот Fanuc, оснащенный программным обеспечением для моделирования автономного программирования. Он имеет гуманизированный интерактивный интерфейс, простое управление, интуитивно понятное 3D-изображение; динамическое моделирование резки с первого взгляда, память точки останова с исходной траекторией возврата и последующего возврата к функции резки; самодиагностика неисправностей и ошибка в работе, интеллектуальная дискриминация, автоматическое отображение сигналов тревоги, функция автоматической диагностики; богатые, расширяемые функции вызова и редактирования макросов; Китайский дисплей, функция человеко-машинного диалога. В онлайн- и автономном режиме программирования он может обмениваться информацией с внешним миром через U-диск, сеть и т. д., а также может вводить временные изменения вручную. Загрузка и разгрузка этого оборудования и других вспомогательных функциональных блоков контролируется ПЛК блока расширения робота, а роботы связываются друг с другом через сеть ETHCAT для обмена информацией о состоянии и инструкциями по эксплуатации, которая интегрирована и высокоавтоматизирована.

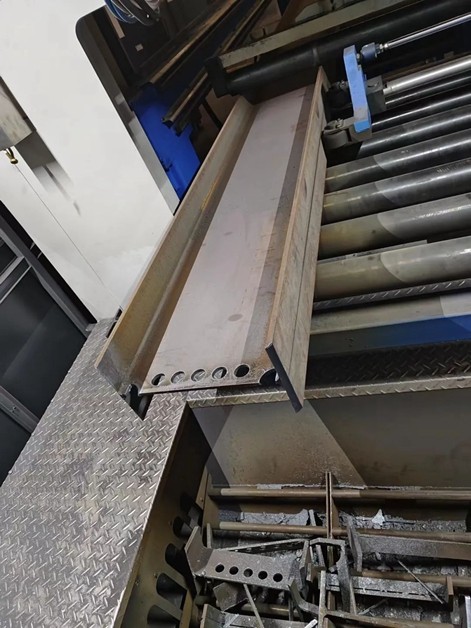

Вырезание образцов


微信图片_20230414162255

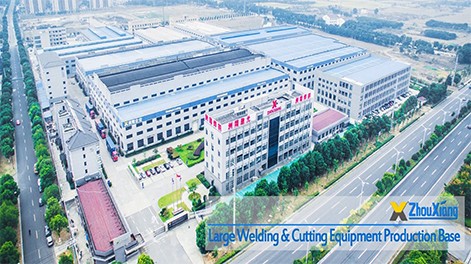

工厂

Чжоусян Предприятие

Специализируется на производстве линий по производству двутавровых балок из легкой и тяжелой стали, линий по производству коробчатых балок, горизонтальных производственных линий, автоматических линий для двойной сварки и правки, всех видов автоматизированных сборочных линий по индивидуальному заказу; включая станок плазменной резки с ЧПУ, станок для плоской резки волоконным лазером, станок для лазерной резки труб, интегрированный станок для труб и пластин, ручной аппарат для лазерной сварки, станок для сборки двутавровых балок, портальный аппарат для дуговой сварки под флюсом, станок для выпрямления двутавровых балок, дробь пескоструйная машина, комплексная машина для сварки и правки двутавровых балок, специальная сварочная машина, вспомогательная машина, прокатная машина, профильно-гибочная машина, различные сварочные машины и т. д.,

Сделано Zhouxiang, профессиональное качество, высокая точность, высокая скорость.

Передовые технологии, стабильное качество, продукция хорошо продается дома и за рубежом.
